Aplanador 1.0x Refractores 80-155 mm Ajustable TS-Optics

Aplanador 1.0x Refractores 80-155 mm Ajustable TS-Optics.

Este corrector es adecuado para refractores con una apertura de 80 mm o más. Funciona muy bien con PHOTOLINE Apos y con los refractores ED de 80 mm de apertura de TS-Optics. El corrector ofrece muy buena iluminación y corrección hasta un diámetro de 45 mm (círculo de imagen) y, por lo tanto, se puede utilizar muy bien en cámaras con sensores de formato completo.

Ajuste el corrector individualmente a su cámara y refractor

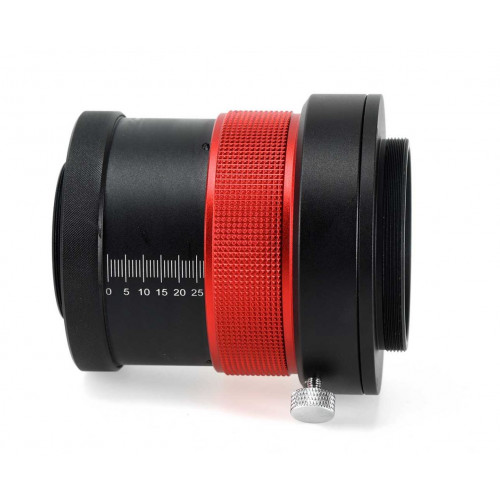

Una parte esencial del corrector es un ajuste fino integrado. Girando el anillo moleteado del corrector, puede ajustar la distancia al sensor dentro de una fracción de milímetro. Una vez alcanzada la distancia deseada, fíjela con el tornillo de apriete. Con la cámara conectada, puede utilizar grabaciones de prueba para determinar la distancia óptima, sin adaptadores ni anillos de sintonización adicionales. La cámara no gira durante el ajuste fino.

Se recomiendan los siguientes ajustes desde la posición más interna del ajuste al sensor:

1. Apertura 80 mm / relación de apertura f/6 - 81,2 mm
2. Apertura 80 mm / relación de apertura f/7 - 80,2 mm
3. Apertura 102 mm / relación de apertura f / 7 - 75,3 mm
4. Apertura 115 mm / relación de apertura f/7 - 73,0 mm
5. Apertura 125 mm / relación de apertura f/7,8 - 69,7 mm
6. Apertura 130 mm / relación de apertura f/7 - 69,7 mm
7. Apertura 140 mm / apertura relación f/6,5 - 68,0 mm
8. Apertura 155 mm / relación de apertura f/8 - 57,0 mm

Conexión al telescopio:

Este Reductor Photoline tiene una rosca externa M63x1 en el lado del telescopio. Muchos enfocadores ya tienen este hilo de serie.

¿Cómo configuro la distancia?

Ajustar la distancia correcta es muy sencillo, como mostramos en el siguiente ejemplo:

1. Telescopio: Refractor con 130 mm de apertura f/7, es decir, 910 mm de distancia focal.
2. Cámara: Cámara SLR con distancia de 55 mm desde la rosca M48 al sensor.

La distancia de trabajo es de 69,7 mm según tabla. Simplemente reste 55 mm (distancia de la rosca al sensor) de esta medida. Quedan 14,7 mm.

Simplemente gire el ajuste variable 14,7 mm hacia afuera, se puede ajustar fácilmente mediante la marca de distancia. Ahora estás a la distancia óptima y puedes empezar a tomar fotografías.

Características

• Modelo: Aplanador TS PhotoLine 1.0x
• Conexión lateral telescópica: Rosca exterior M63x1
• Conexión cámara lado 1: Rosca exterior M48x0,75
• Adaptador de cámara: Desatornillable - rosca intermedia M73x0,75 con rosca de filtro de 2"
• Campo utilizable: hasta formato completo
• Número de lentes : 2 lentes
• Factor: 1,0x sin cambios en la distancia focal ni en el plano focal
• Compensación: multicapa
• Diámetro de la caja: 88mm
• Longitud: 61 mm a 89 mm sin las roscas externas
• Peso: 550g
