Rotador de Campo M54 CAA de ZWO

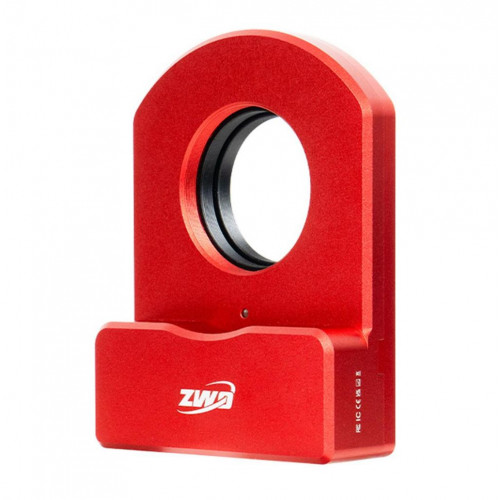

Rotador de Campo Electrónico CAA de ZWO en M54.

Gire su cámara con facilidad y componga sus tomas con un solo clic con el rotador de ZWO CAA (Camera Angle Adjuster). El nuevo rotador de cámara de ZWO, diseñado para satisfacer las necesidades de los fotógrafos astronómicos que buscan esa composición de imagen perfecta, su excelente rendimiento, proceso de composición simplificado, control de software automatizado, hacen que la composición de astrofotografía sea fácil. ZWO CAA, hace que la astrofotografía sea fácil y divertida.

Al instalarse entre su telescopio y el resto del equipo de imágenes, este complemento de precisión ajustará el ángulo de su equipo en incrementos de 0,02°/paso para un ajuste que es más preciso que un rotador manual. Estos ajustes se pueden realizar a través de USB-C con los paquetes de software y las soluciones de control de cámara WiFi que se usan hoy en día con soporte tanto para ASCOM como para la línea de accesorios ASIAir.

El Rotador de Campo CAA es compatible con el mando de control manual del enfocador electrónico de ZWO para EAF lo que garantiza una experiencia de rotador más práctica con un control más preciso del que puede ofrecer un rotador manual.

En cuanto a la integración del CAA en su sistema de imágenes, ZWO ha simplificado las cosas: el ajustador de ángulo de cámara incluye una conexión lateral para telescopio M54, adaptadores para equipos de imágenes M54 y M48 incluidos y un espacio libre total de 16,5 mm que encaja perfectamente con los espaciadores de cámara y las soluciones de filtro más populares. Con 48 mm de apertura libre, es compatible con cámaras con sensor de fotograma completo, así como con las populares cámaras ASI2600 Duo y Air de ZWO. Si busca añadir comodidad al ajuste de ángulo, el CAA de ZWO es sin duda un argumento convincente para convertirse en el potente compañero de punto de pivote de imagen de su sistema.

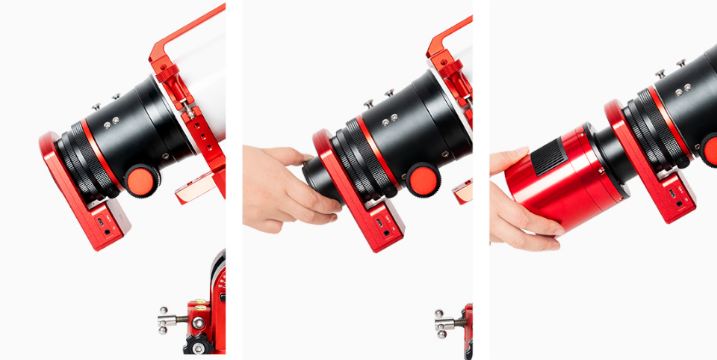

¿Como Instalar el CAA?

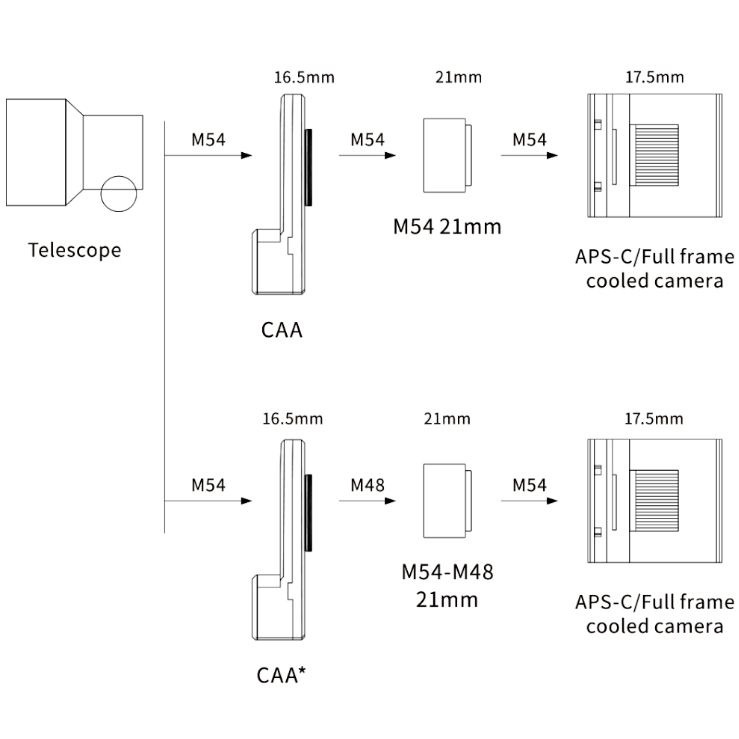

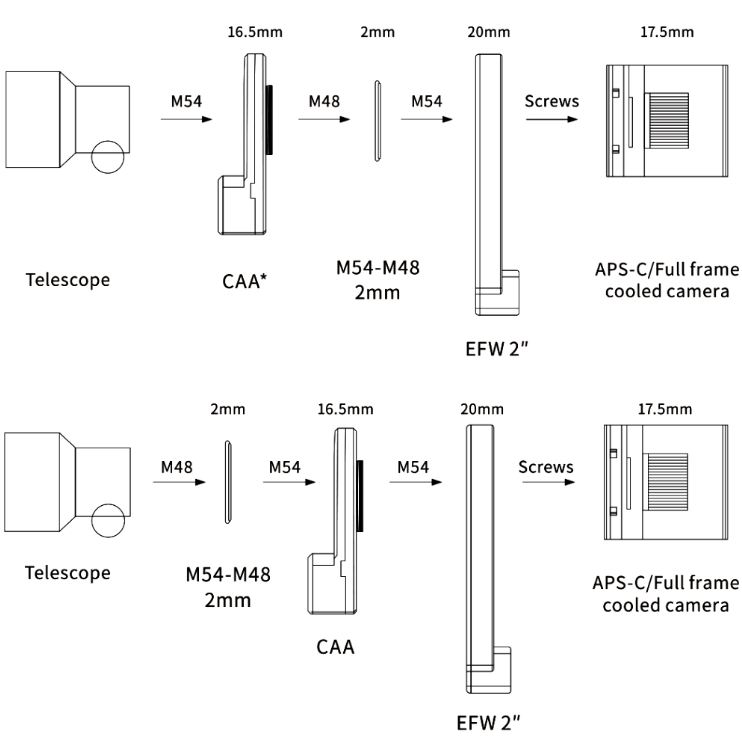

Con su diseño de enfoque posterior de 16,5 mm, el ajustador de ángulo de cámara ZWO CAA se adapta bien a una serie de espaciadores y accesorios estándar de ZWO. Como resultado, los usuarios con cámaras ZWO de fotograma completo o Duo no necesitarán comprar espaciadores o adaptadores por separado. Sin embargo, los usuarios con telescopios M48 que no tengan intención de utilizar una rueda de filtros ZWO o el cajón de filtros ZWO Gen 2 M54 x 0,75 para filtros de 2" necesitarán un adaptador M48 a M54 que no consuma enfoque posterior (y un tubo de extracción que tenga una "brida" u "hombro" lo suficientemente grande como para evitar que el tubo se enrosque demasiado en el CAA) al construir un tren de imágenes según el estándar de la industria de 55 mm. Para los telescopios No Fuss que son menos sensibles al espaciado, se puede utilizar el anillo adaptador ZWO de 2 mm M48F a M54M .

Para los usuarios con modelos ZWO con rosca M42 como el ASI2600MC/MM Pro, ASI533MC/MM Pro u otras cámaras APS-C de un solo sensor o más pequeñas, se necesitarán espaciadores y adaptadores adicionales. Si bien con el cajón de filtros M42 de ZWO Gen 2 puede conectar la salida CAA M48 a su cámara con rosca M42 en 21 mm, hacer esta conexión en 55 mm con solo espaciadores disponibles comúnmente puede ser un desafío.

Si bien esto ocupa el lugar donde normalmente se instalaría un OAG, aún puede ser posible crear un tren de imágenes con un telescopio capaz de proporcionar una imagen completamente corregida con más de 55 mm de espacio entre equipos, como un Petzval. Para verificar si su telescopio es compatible, encuentre el punto de enfoque con su tren de imágenes OAG y luego mida la cantidad de recorrido interno restante (el tubo de extracción espacial debe moverse hacia el telescopio). Necesitará al menos 16,5 mm de recorrido interno para el CAA y algunos mm adicionales para tener en cuenta el cambio del punto de enfoque. Si tiene este espacio, puede conectar su tren de imágenes OAG a la parte posterior del CAA, siempre que se mantenga dentro del límite de carga útil de ≤2,5 Nm.

Para aquellos que buscan agregar un OAG a un telescopio que no sea Petzval, con un requisito de enfoque posterior de 55 mm, esto es posible si renuncia a una rueda o cajón de filtros.

Si bien colocar el OAG después del CAA haría imposible que la mayoría de los OAG del mercado coloquen la cámara guía en el plano focal, pueden encajar y funcionarán cuando se coloquen delante del CAA. Un ejemplo de esto es que está a solo 0,1 mm de distancia de 55 mm sería: Telescopio > Guía fuera de eje Askar M54 > Adaptador macho Pegasus Astro M54 a hembra M48 > CAA ZWO > Cámara de fotograma completo o Duo; sin embargo, puede haber otras configuraciones que funcionen para otros OAG populares y/o permitan la apertura completa de M54 a diferencia de este ejemplo.

Rotación precisa

Ya sea que estés haciendo ajustes grandes o pequeños, ¡el CAA te tiene cubierto! Con una velocidad de 7,5°/s, el sensor de tu cámara puede completar un giro de 180° en menos de 30 segundos, lo que garantiza que puedas marcar tu marco perfecto rápidamente. Los ajustes se completan con una precisión de <0,1° para brindarte resultados que coinciden con la entrada proporcionada a través de tu planetario digital; con una resolución increíblemente fina de 0,02° por paso. Esta precisión y conveniencia de rotación se puede utilizar con todo, hasta la potente cámara de formato medio ASI461MM Pro de ZWO y su rueda de filtro electrónico de 7 posiciones de 50 mm , lo que garantiza que se cubrirá la gran mayoría de las configuraciones. Con esta precisión, músculo electrónico y un diseño rígido, ¡encontrarás sin esfuerzo tu marco perfecto en el momento, en múltiples sesiones de objetivos y noche tras noche!

Diseño optimizado

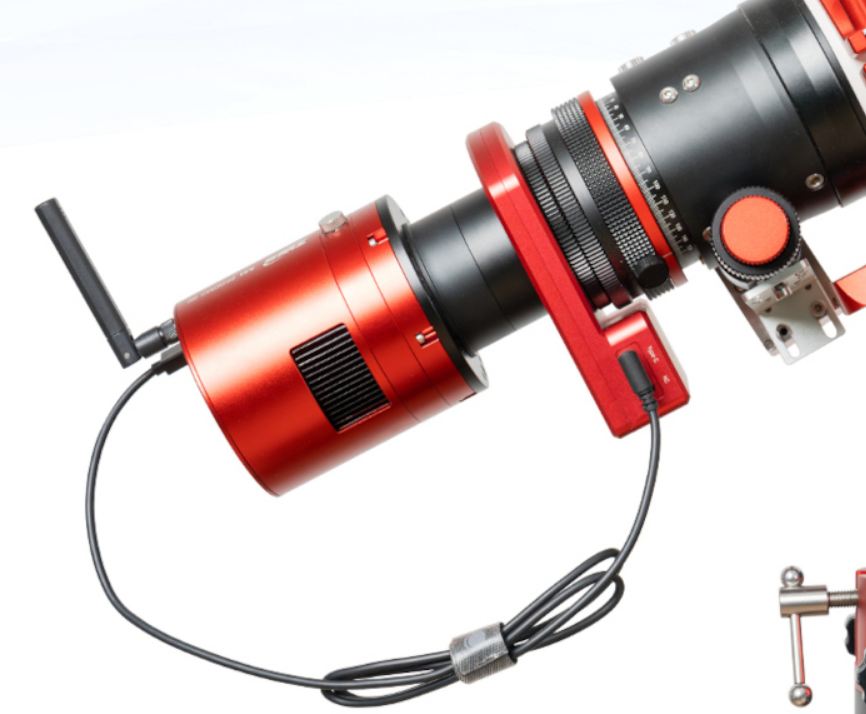

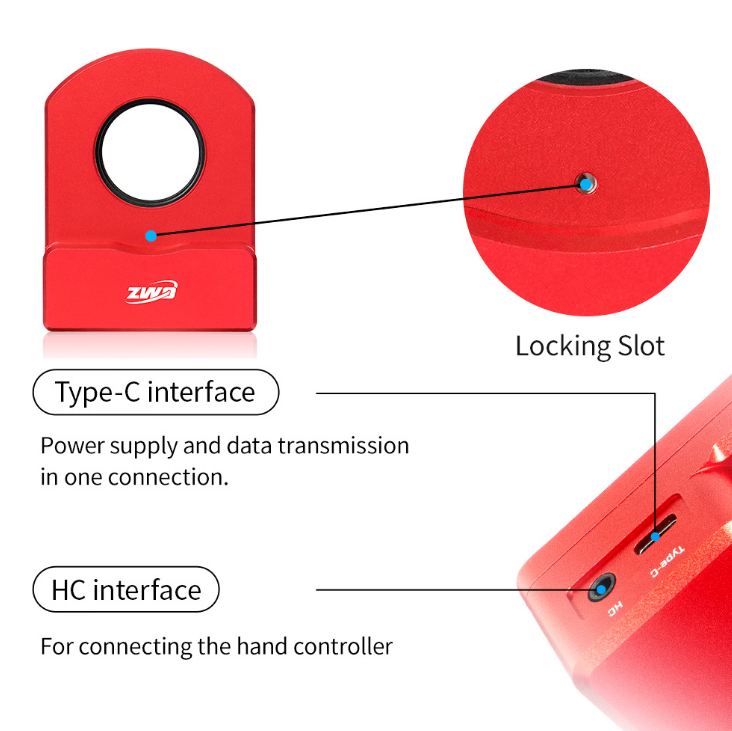

El ajustador de ángulo de cámara ZWO CAA presenta un diseño elegante y optimizado para una integración perfecta y sencilla con su configuración. La conectividad de energía y datos se proporciona a través de un puerto USB-C, que se puede conectar perfectamente a su dispositivo de control montado en el telescopio a través del cable USB-C a USB-A incluido, o ejecutar a un dispositivo externo con cables comúnmente disponibles. Junto a esto, hay un conector de entrada de 3,5 mm para el controlador de mano EAF de ZWO (se vende por separado), que le permite ajustar la rotación de una manera más manual pero precisa. Para mayor seguridad al instalar o quitar el ZWO CAA y para ayudar en casos de conexiones roscadas ajustadas, ZWO ha agregado un mecanismo de bloqueo simple. ¡Simplemente inserte la llave hexagonal de 1,5 mm incluida en la ranura de bloqueo y sus conexiones CAA se mantendrán en su lugar!

Características

1. Apertura: 50,8 mm de diámetro
2. Conexión: Rosca M54F en la parte delantera - M54M/M48M opcional en la parte trasera
3. Resolución 0,02°/paso
4. Capacidad de carga: 25cN.m
5. Precisión Menos de 0,1°
6. Velocidad de rotación 7,5°/s
7. Interfaz de conexión USB tipo C
8. Alimento: 5 V 300 mA rms (mediante cable USB)
9. Compatibilidad de software ASIAIR / ASI Estudio / ASCOM
10. Espesor: 16,5 mm
11. Peso 465g
12. Dimensiones: 136x102x39mm
