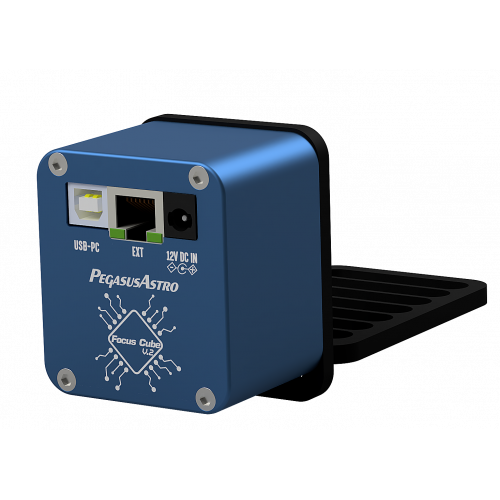

Enfocador Focus Cube 2 Universal Pegasus Astro

Enfocador electrónico FocusCube 2 (Universal) Pegasus Astro

Enfoque su telescopio de forma rápida, fiable y precisa utilizando el “ FocusCube 2”. La evolución de la tecnología en astronomía requiere un sistema que ayude a enfocar el telescopio con gran precisión. La óptica rápida y los dispositivos de cámara modernos requieren un enfoque automático en cada pequeño período de tiempo, ya que la temperatura puede afectar la distancia focal y modificar la posición de enfoque óptima. Pegasus FocusCube se ha desarrollado para cumplir con todos estos requisitos.

Diseñado en alta calidad con electrónica moderna, FocusCube puede proporcionar un control de enfoque preciso desde un PC. El dispositivo incluye un motor paso a paso para enfocar en posición absoluta. La electrónica y el motor paso a paso están incluidos en una caja de tamaño compacto. Este dispositivo puede levantar fácilmente más de 6 kg en el tren de imágenes cuando el telescopio apunta al cenit.

Este motor paso a paso con engranajes de alta resolución (ángulo de paso 7,5, grados 120, relación de engranajes 1:120). Su caja de sistema de engranaje tiene un juego muy bajo y un par alto adecuado para enfocar en una escala de micras. El enfocador con pletina universal es apto para su conexión a un refractor, reflector o telescopio SCT, conecte la alimentación, el cable USB, descargue los controladores ASCOM o el software independiente de Pegasus y ya está listo para comenzar.

NOTA IMPORTANTE

• FocusCube es un dispositivo independiente e incluye funcionalidad de controlador.
• No se incluye ni se requiere ningún controlador de mano físico.
• NO lo empareje con el controlador de enfoque de motor dual ni con ningún otro controlador del mercado.
• NO conecte el puerto RJ45 a la salida paso a paso RJ45 de Ultimate Powerbox.
• El puerto RJ45 en la parte posterior es solo para el controlador de mano o el sensor de temperatura incluido

Motor paso a paso de alta resolución y par

El motor paso a paso unipolar integrado tiene una caja de cambios potente y de juego muy bajo. El ángulo de paso del motor es de 7.5º, pero la caja de engranajes de reducción 1:120 cambia la tasa de reducción a 0.06255 grados/paso. Como el firmware implementa la unidad de medio paso, el motor puede ejecutar el doble de pasos por ciclo. Esto significa 11510 pasos por ciclo. En pocas palabras: puede enfocar en micras, fácilmente y con gran precisión.

Soporte universal

Se ha rediseñado el soporte en forma de L para que encaje fácilmente en la mayoría de los enfocadores del mercado. La parte inferior del soporte rediseñado se puede reemplazar con un riel más delgado (incluido) para una mejor compatibilidad con newtoniano y otros enfocadores de bajo perfil.

Este soporte de aluminio anodizado negro en forma de L, difícil de doblar, tiene rieles cortados y se puede acoplar a una amplia gama de enfocadores.

En el siguiente enlace puede acceder a todos los enfocadores compatibles y el montaje con el FocusCube 2. Enfocadores Compatibles

Sonda de temperatura

Una entrada de sensor de temperatura digital externo se encuentra cerca del conector del motor. Se suministra una sonda digital de un metro (3 pies) de longitud. La sonda se puede colocar cerca del enfocador para que la temperatura exacta del enfocador / ambiente se pueda ver a través del software suministrado o el controlador ASCOM.

Puerto de expansión / enfoque manual (accesorio opcional)

FocusCube incluye un puerto RJ45 de expansión en la parte posterior del enfocador. Este puerto proporciona entrada para el sensor de temperatura. Se puede adquirir un controlador de mano opcional para el control de enfoque manual para aquellos que deseen agregar esta funcionalidad.

El enfocador es completamente compatible con todos los software ASCOM e INDI. Igualmente puede controlarse desde el propio software independiente desarrollado por Pegasus para este fin y que puede descargarse de la pagina del fabricante.

Todos los cables necesarios están incluidos

• Un cable USB tipo B de 1,8 m
• Un cable de alimentación del adaptador del encendedor de cigarrillos de 1,5 m
• Se incluyen seis acopladores de motor sólidos

Se proporcionan seis acopladores de motor sólidos de diferentes tamaños de orificio para que pueda seleccionar el acoplador que se ajuste al eje de su enfocador. Elija entre acopladores de 3 mm a 8 mm. Todos ellos están incluidos en el paquete “Universal”.

Soporte de actualización de firmware

El firmware del controlador admite la reprogramación a través de la conexión USB 2.0 (solo disponible para Windows) utilizando software de actualización, para futuras actualizaciones que puedan estar disponibles. Constantemente recibimos comentarios de nuestros clientes y seguimos actualizando el firmware y el software con nuevas funciones.

Características

• Voltaje de suministro 12 V - 13,8 V CC
• Corriente: 0,6 amperios
• Motor paso a paso
• Conectividad USB: Enchufe USB 2.0 tipo B
• Resolución del sensor térmico: Mediciones de temperatura Celsius de 9 bits
• Conector de entrada de energía: Enchufe positivo central de 2,1 mm
• Especificaciones del motor: Motor paso a paso con engranajes de alta resolución
• ángulo de paso (grados): 7.5 / 120
• Tasa de reducción de la caja de engranajes = 0.06255 grados
• 5755 pasos por círculo de rotación. Aproximadamente 1 micra por paso
• * El firmware implementa la transmisión de medio paso, por lo que un ciclo de motor es 5755 x 2 = 11510 pasos
• Backlash muy bajo (aproximadamente 30 pasos en medio paso)
• Dimensiones: 56 mm x 63 mm x 39 mm
• Peso: 280g
• Temperatura de funcionamiento: -40 ° C hasta +80 ° C
